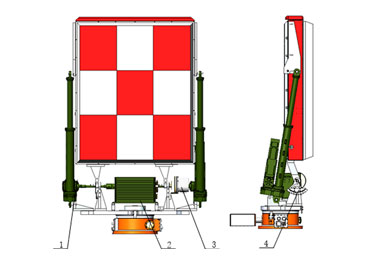

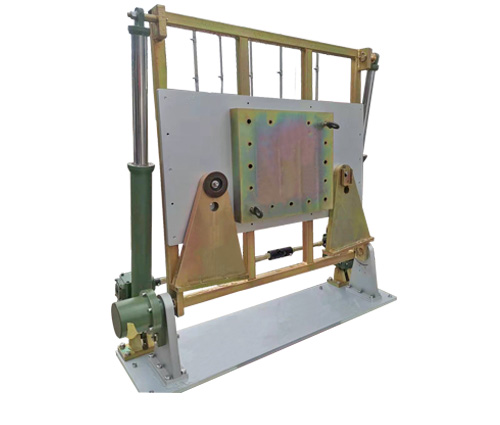

雷達/天線倒伏和舉升機構

典型應用

產品概述

現代車載式高機動雷達天線車具有工作及運輸兩種狀態，即在工作室將天線舉升至一定高度，并將天線陣面翻轉至一定的俯仰角度，可以減小地面及車上設備對天線波束的影響；工作結束后將天線恢復到水平狀態或其他特定角度，整車外形尺寸滿足公路、鐵路運輸時不超高、不超寬的要求。

我司為滿足高機動雷達上述的機動性高、架設撤收迅捷的特性要求，開發了雷達/天線倒伏和舉升機構。

產品參數

1.倒伏機構系統組成：

序號	名稱	數量	單位	備注
1	伸縮推桿	1	套
2	控制箱	1	個
3	角度反饋元件	1	套
4	手操盒	1	個
5	手動搖把	1	個
6	配套電纜	1	套
7	其他	1	套	文件資料等

2.產品參數

指標要求
伸縮推桿行程	≥420mm；其中收回狀態長度：≤760 mm；展開狀態長度≥1180 mm；
角度要求	1) 位置反饋精度：≤±6＇；
	2) 重復定位精度：≤±12＇；
	3) 24小時保持精度：≤±4＇。
接收控制指令到達到倒伏穩定狀態的最大時間	≤ 3min
伸縮推桿的額定負載	≥15000N
裝訂角度	1) 裝訂角度范圍：全角度（-180°～180°）范圍°；
裝訂角度	2) 裝訂精度：≤0.01°。
電源特性	電源為50Hz單相220V市電，在供電額定電壓變化為-20%～+20%、額定頻率變化為-5%～+5%的情況下，電動推桿正常工作
功耗	≤1000W。

倒伏機構伸縮推桿參數表：

序號	型號	DTG-600	備注
1	電動缸類型	折返式，單級	雙缸
2	有效行程	420
3	最大行程	430
4	絲桿導程	3	梯形絲桿
5	額定出力（kN）	20
6	最大出力（kN）	58
7	額定速度（mm/sec）	4.98
8	電機功率（W）	750
9	電機額定轉速	3000
10	減速比	30:1	精密行星齒輪減速器
11	內部防轉機構	有	附圖
12	重復定位精度	±0.1
13	手動輸入方式	有
14	使用溫度范圍（℃）	-40 - +55
15	安裝方式	前后鉸鏈
16	重量	66Kg

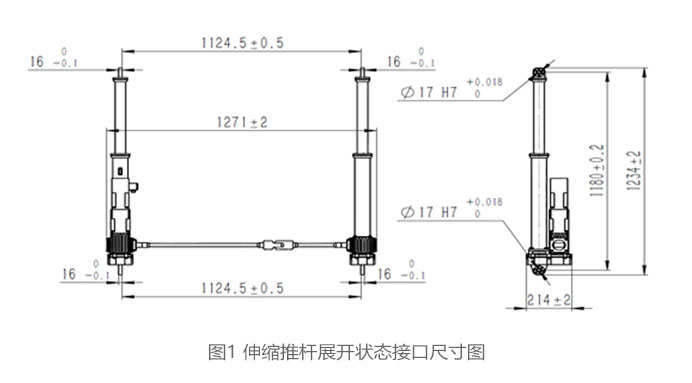

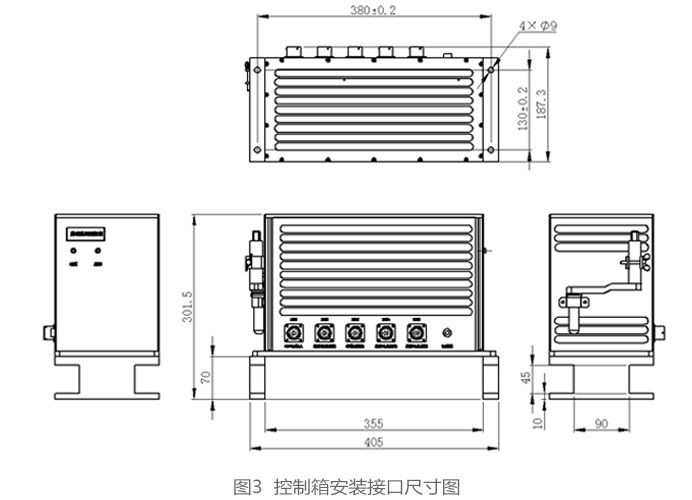

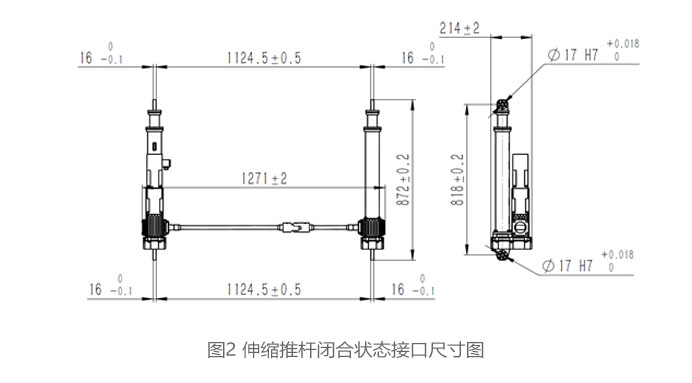

產品尺寸
